Schneckengetriebe und Schneckengetriebemotoren

Die JS-Technik GmbH ist spezialisiert auf umfangreiche Herausforderungen im Bereich der Profi-Antriebstechnik mit dem Schwerpunkt auf Elektromotoren, Frequenzumrichtern und Getriebemotoren. Testen Sie unsere Schneckengetriebe und lassen Sie sich von der kurzen Lieferzeit sowie von der hohen Qualität überraschen und überzeugen.



Antriebskombinationen

Die Schneckengetriebe erhalten Sie in verschiedenen Drehzahlen, also von 2 bis 600 u/min (Umdrehungen pro Minute). Vielfach werden die Schneckengetriebe - Elektromotoren - Kombinationen mit kundenspezifischen Anforderungen benötigt. Hier sind wir für Sie der ideale Partner, denn mit jahrzehntelanger Erfahrung und eigener Endmontage können wir ein großes Spektrum abdecken:  Schneckengetriebe mit Bremsmotoren, Sonderwellen, Grillmotoren mit Getrieben, als Schneckengetriebemotor mit Fremdlüfter, Sonderspannung oder in explosionsgeschützter Ausführung.

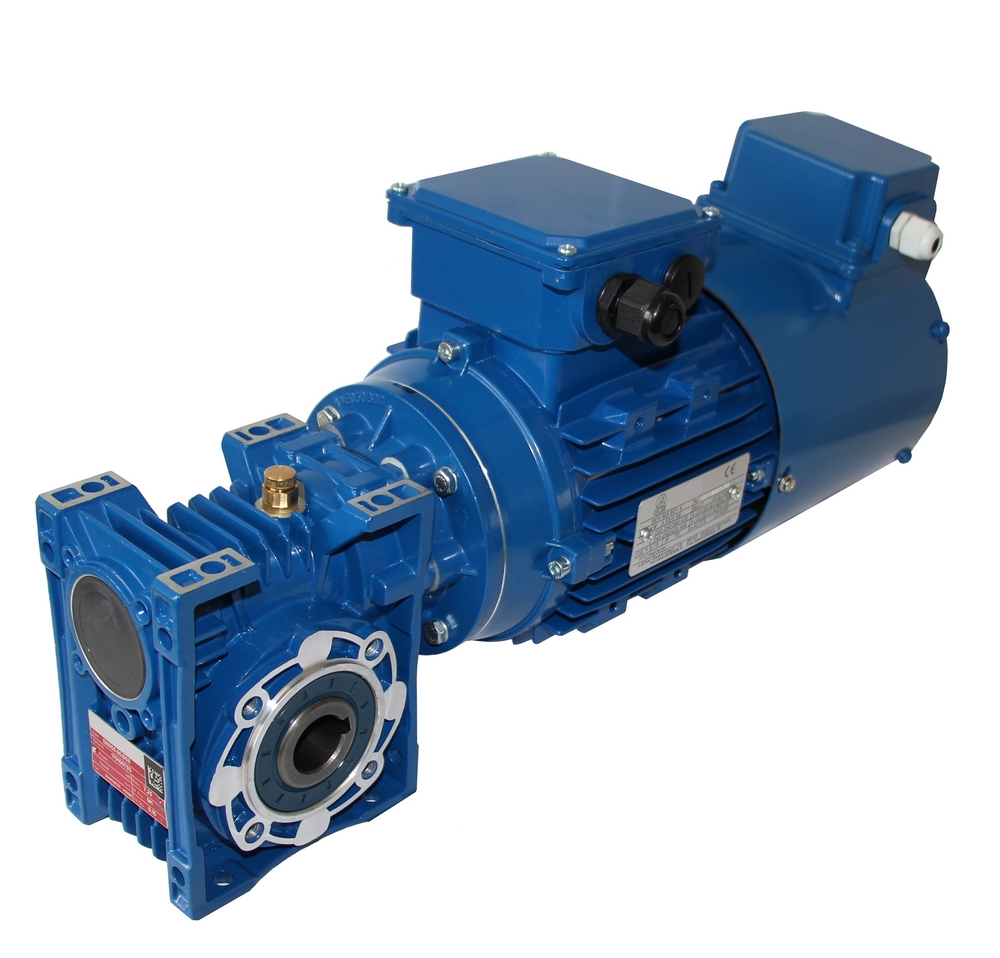

Schneckengetriebemotor + Fremdlüfter

Schneckengetriebe mit Motor und Fremdlüfter



Baugröße und Leistung der Schneckengetriebemotoren

In unserem Onlineshop finden Sie eine Auswahl von Schneckengetriebe -Motoren mit verschiedensten Umdrehungen pro Minute (upm, rpm, u/min oder 1/min). Die Schneckengetriebemotoren sind aus einem Aluminium- bzw. Graugussgehäuse gefertigt und in der Baugröße NMRV, 30, 40, 50, 63, 75, 80, 90,100, 110, 125, 130 und 150 lieferbar. Sie erhalten die Getriebe mit einer Leistung von 0,09kW, 0,12kW, 0,25kW, 0,37kW, 0,55kW, 0,75kW, 1,1kW, 1,5kW, 2,2kW, 3,0kW, 4,0kW, 5,5kW, 7,5kW und 11kW.



Wellendurchmesser und Drehmomente

Die Aluminium - Schneckengetriebe sind mit folgender Hohlwelle lieferbar: 14 mm, 18 mm, 20 mm, 25 mm, 28 mm, 30 mm, 35 mm, 40 mm, 45 mm und 50 mm. Das abgegebene Drehmoment ist u.a. von der Motorleistung, dem Wirkungsgrad und der Abtriebsdrehzahl abhängig. Unter Berücksichtigung dieser Punkte liefern wir Schneckengetriebe in einer Bandbreite von 10- 2000 Nm.

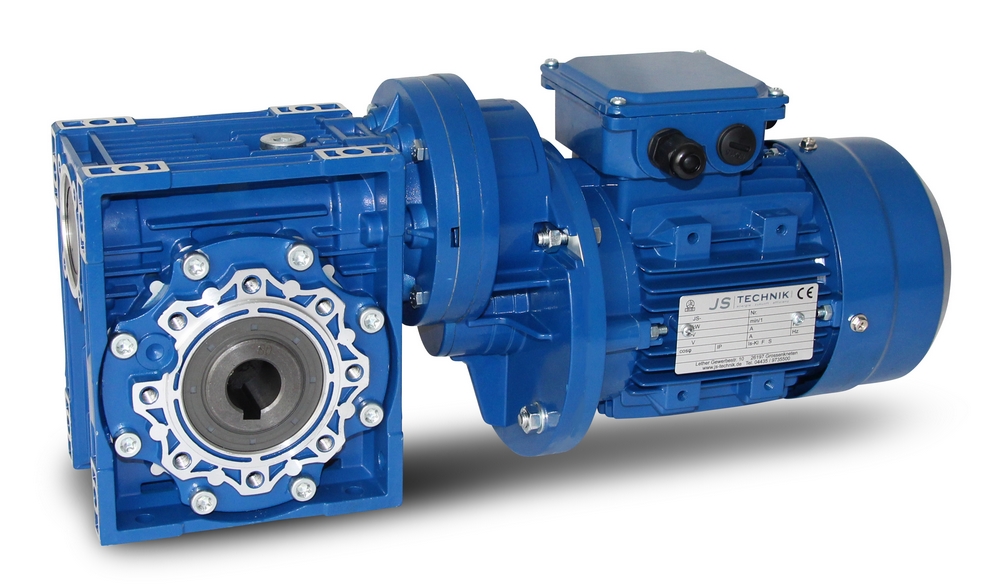

Schneckengetriebemotor/Grillmotor

Schneckengetriebemotor / Grillgetriebemotor


Winkelgetriebefunktion

Die Schneckengetriebe oder auch Winkelgetriebe genannt, bestehen aus einer mit einem oder mehreren Schraubengängen versehenen Welle, der Schnecke und einem darin kämmenden schrägverzahnten Rad, dem Schneckenrad. Die Achsen der beiden sind um 90° versetzt. Spezielle Einsatzgebiete für ein solches Getriebe sind dort, wo in einem Schritt hohe Untersetzungen gefragt sind. Es gibt links- und rechtssteigende Schneckengetriebemotoren. Beide Drehrichtungen sind gleichermaßen möglich. Die völlige Flexibilität der Anbaumöglichkeiten beinhaltet Fuß-, Flansch- und Zentrierungslösungen mit einer Drehmomentstütze. Ab einem Wirkungsgrad unter 50 % besteht eine Selbsthemmung.


Schneckengetriebe - Montage

Der Motorklemmenkasten kann wahlweise in 90°-Schritten um den Motor angebaut werden. Der JS-Getriebemotor kann in nahezu jeder erforderlichen Position eingebaut werden. Die Einbaulagen werden mit  M1, M2, M3, M4, M5, M6 bezeichnet.

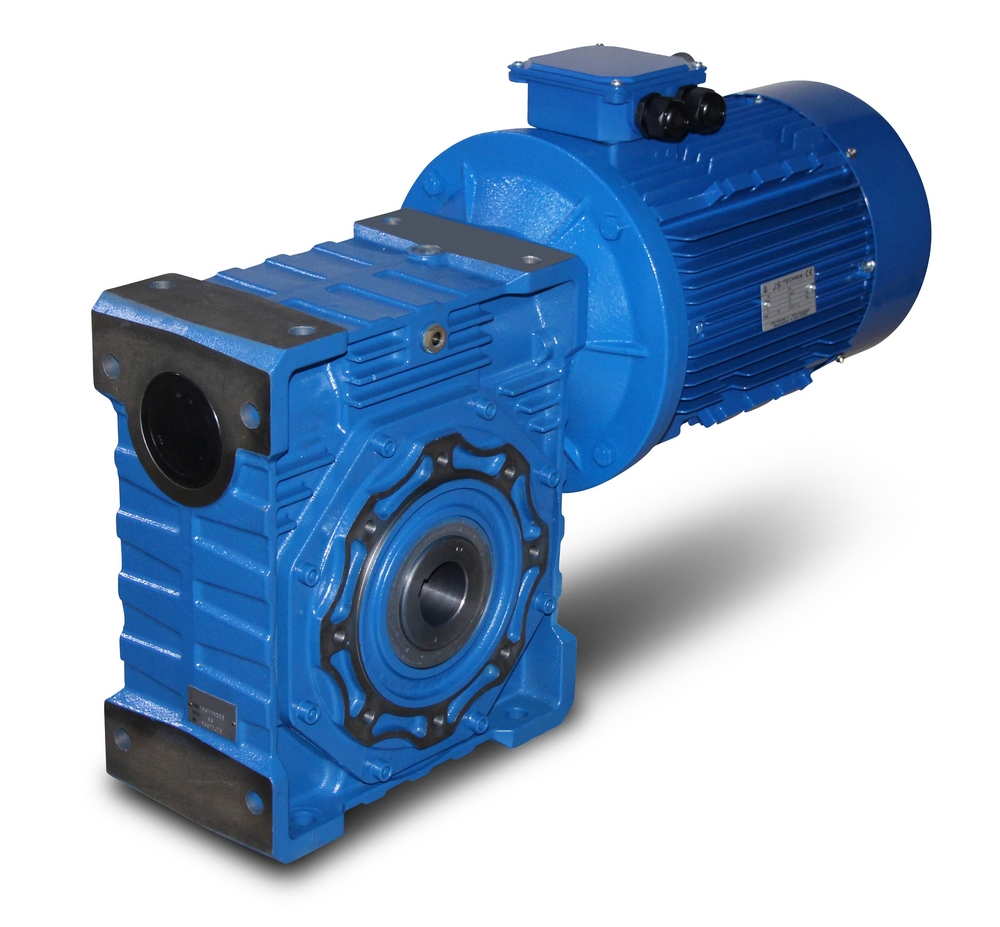

Schneckengetriebemotor in großer Ausführung

Schneckengetriebemotor in Grauguss-Ausführung

Getriebemotoren mit Vorteilen

Aufgrund der hohen Austauschbarkeit und Laufruhe der Getriebemotorenkomponenten (IEC-Flansch) profitiert der Kunde von vielseitigen Optionen, u.a. reduzierte Kosten, schnellere Lieferzeiten und einfache Montage und Wartung.  Die Bedienungsanleitung des Schneckengetriebemotors finden Sie im Downloadverzeichnis.
