JS- Schneckengetriebe CMRV030 IEC56 B14 i=20 JS- Schneckengetriebe CMRV030 IEC56 B14 i=20
Schneckengetriebe mit IEC-Flansch zur Motorseite, Übersetzung (i)= 20, Hohlwelle= 14mm, IEC-Eingangshohlwelle= 9 x 20mm, IEC-Eingangsflansch= 80 x 50 x 65mm, passend für Motoren der Baugröße 56 , Gewicht= 1,0 kg, Farbton= RAL 5010...
97,07 € *
JS- Schneckengetriebe CMRV030 IEC56 B14 i=40 JS- Schneckengetriebe CMRV030 IEC56 B14 i=40
Schneckengetriebe mit IEC-Flansch zur Motorseite, Übersetzung (i)= 40, Hohlwelle= 14mm, IEC-Eingangshohlwelle= 9 x 20mm, IEC-Eingangsflansch= 80 x 50 x 65mm, passend für Motoren der Baugröße 56 , Gewicht= 1,0 kg, Farbton= RAL 5010...
97,07 € *
JS- Schneckengetriebe CMRV030 IEC56 B14 i=50 JS- Schneckengetriebe CMRV030 IEC56 B14 i=50
Schneckengetriebe mit IEC-Flansch zur Motorseite, Übersetzung (i)= 50, Hohlwelle= 14mm, IEC-Eingangshohlwelle= 9 x 20mm, IEC-Eingangsflansch= 80 x 50 x 65mm, passend für Motoren der Baugröße 56 , Gewicht= 1,0 kg, Farbton= RAL 5010...
97,07 € *
JS- Schneckengetriebe CMRV030 IEC63 B14 i=10 JS- Schneckengetriebe CMRV030 IEC63 B14 i=10
Schneckengetriebe mit IEC-Flansch zur Motorseite, Übersetzung (i)= 10, Hohlwelle= 14mm, IEC-Eingangshohlwelle= 11 x 23mm, IEC-Eingangsflansch= 90 x 60 x 75mm, passend für Motoren der Baugröße 63 , Gewicht= 1,5 kg, Farbton= RAL 5010...
97,07 € *
JS- Schneckengetriebe CMRV030 IEC63 B14 i=15 JS- Schneckengetriebe CMRV030 IEC63 B14 i=15
Schneckengetriebe mit IEC-Flansch zur Motorseite, Übersetzung (i)= 15, Hohlwelle= 14mm, IEC-Eingangshohlwelle= 11 x 23mm, IEC-Eingangsflansch= 90 x 60 x 75mm, passend für Motoren der Baugröße 63 , Gewicht= 1,5 kg, Farbton= RAL 5010...
97,07 € *
JS- Schneckengetriebe CMRV030 IEC63 B14 i=20 JS- Schneckengetriebe CMRV030 IEC63 B14 i=20
Schneckengetriebe mit IEC-Flansch zur Motorseite, Übersetzung (i)= 20, Hohlwelle= 14mm, IEC-Eingangshohlwelle= 11 x 23mm, IEC-Eingangsflansch= 90 x 60 x 75mm, passend für Motoren der Baugröße 63 , Gewicht= 1,5 kg, Farbton= RAL 5010...
97,07 € *
JS- Schneckengetriebe CMRV030 IEC63 B14 i=25 JS- Schneckengetriebe CMRV030 IEC63 B14 i=25
Schneckengetriebe mit IEC-Flansch zur Motorseite, Übersetzung (i)= 25, Hohlwelle= 14mm, IEC-Eingangshohlwelle= 11 x 23mm, IEC-Eingangsflansch= 90 x 60 x 75mm, passend für Motoren der Baugröße 63 , Gewicht= 1,5 kg, Farbton= RAL 5010...
97,07 € *
JS- Schneckengetriebe CMRV030 IEC63 B14 i=30 JS- Schneckengetriebe CMRV030 IEC63 B14 i=30
Schneckengetriebe mit IEC-Flansch zur Motorseite, Übersetzung (i)= 30, Hohlwelle= 14mm, IEC-Eingangshohlwelle= 11 x 23mm, IEC-Eingangsflansch= 90 x 60 x 75mm, passend für Motoren der Baugröße 63 , Gewicht= 1,5 kg, Farbton= RAL 5010...
97,07 € *
JS- Schneckengetriebe CMRV030 IEC63 B14 i=5 JS- Schneckengetriebe CMRV030 IEC63 B14 i=5
Schneckengetriebe mit IEC-Flansch zur Motorseite, Übersetzung (i)= 5, Hohlwelle= 14mm, IEC-Eingangshohlwelle= 11 x 23mm, IEC-Eingangsflansch= 90 x 60 x 75mm, passend für Motoren der Baugröße 63 , Gewicht= 1,5 kg, Farbton= RAL 5010...
97,07 € *
JS- Schneckengetriebe CMRV030 IEC63 B14 i=50 JS- Schneckengetriebe CMRV030 IEC63 B14 i=50
Schneckengetriebe mit IEC-Flansch zur Motorseite, Übersetzung (i)= 50, Hohlwelle= 14mm, IEC-Eingangshohlwelle= 11 x 23mm, IEC-Eingangsflansch= 90 x 60 x 75mm, passend für Motoren der Baugröße 63 , Gewicht= 1,5 kg, Farbton= RAL 5010...
97,07 € *
JS- Schneckengetriebe CMRV030 IEC63 B14 i=7,5 JS- Schneckengetriebe CMRV030 IEC63 B14 i=7,5
Schneckengetriebe mit IEC-Flansch zur Motorseite, Übersetzung (i)= 7,5, Hohlwelle= 14mm, IEC-Eingangshohlwelle= 11 x 23mm, IEC-Eingangsflansch= 90 x 60 x 75mm, passend für Motoren der Baugröße 63 , Gewicht= 1,5 kg, Farbton= RAL 5010...
97,07 € *
JS- Schneckengetriebe CMRV040 IEC56 B14 i=100 JS- Schneckengetriebe CMRV040 IEC56 B14 i=100
Schneckengetriebe mit IEC-Flansch zur Motorseite, Übersetzung (i)= 100, Hohlwelle= 18mm, IEC-Eingangshohlwelle= 9 x 20mm, IEC-Eingangsflansch= 80 x 50 x 65mm, passend für Motoren der Baugröße 56 , Gewicht= 2,3 kg, Farbton= RAL 5010...
128,31 € *
1 von 8

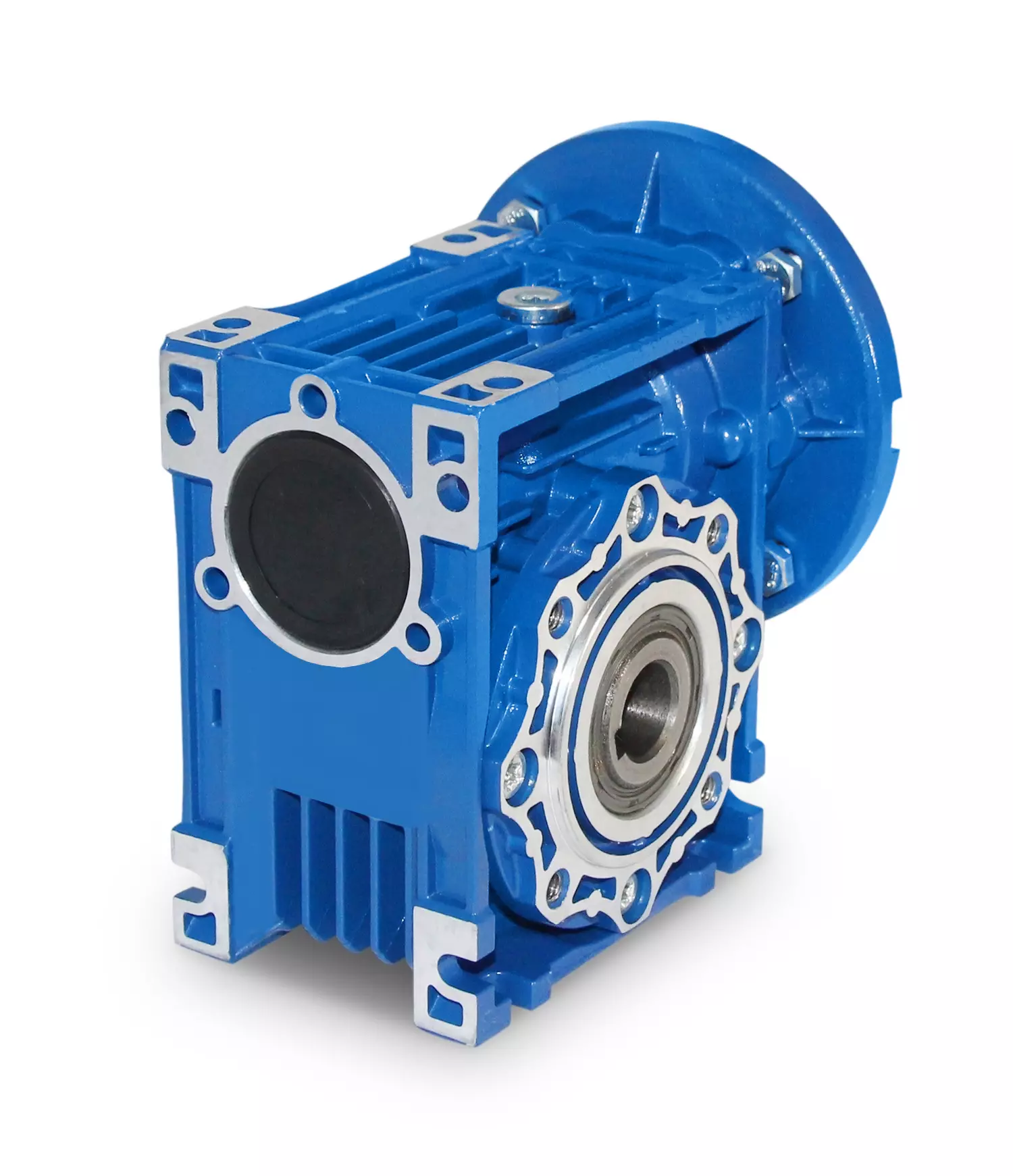

JS- Schneckengetriebe mit IEC-Flansch

Die JS-Technik GmbH ist spezialisiert auf umfangreiche Herausforderungen im Bereich der Antriebstechnik mit dem Schwerpunkt auf Getriebemotoren, Frequenzumrichter und Elektromotoren. Hier aud dieser Seite finden Sie ein umfangreiches Schneckengetriebe- Angebot ohne Elektromotor. Sollten Sie sich für unser Produkt enscheiden, werden über die hohe Qualität und der kurzen Lieferzeit überrascht sein.



Getriebe- Kombinationen

Die Schneckengetriebe erhalten Sie in verschiedenen Drehzahlen, also von 2 - 600 u/min (Umdrehungen pro Minute). Vielfach werden die Schneckengetriebe/ Elektromotoren/ Kombinationen auch als Sondermotoren mit  kundenspezifische Anforderungen benötigt. Hier sind wir für Sie der ideale Partner, denn mit jahrzehntelanger Erfahrung und eigener Endmontage, können wir ein großes Spektrum abdecken. Hierzu gehören u.a. Schneckengetriebe mit Bremsmotor, Sonderwelle, als Schneckengetriebe mit Drehstrommotor inkl. Fremdlüfter, als langsam laufendes Getriebefür den Grilleinsatz, mit Sonderspannung oder in explosionsgeschützter Ausführung.

Schneckengetriebe mit Elektromotor und Frequenzumrichter

                                                                     Schneckengetriebe mit Motor und Frequenzumrichter



Baugröße + Leistung der Schneckengetriebemotoren

Hier in unserem Getriebemotoren - Onlineshop finden Sie eine Auswahl von Schneckengetriebe / Motoren mit verschiedensten Umdrehungen pro Minute (upm, rpm, u/min oder 1/min). Die Schneckengetriebe - Gehäuse sind aus bis zur Baugröße 90 aus  Aluminium gefertigt, die größeren Baureihen aus Druckguss. Lieferbare Baugrößen sind  30, 40, 50, 63, 75, 80, 90,100, 110, 125, 130 und 150. Sie erhalten die Getriebe mit einer  Leistung von 0,12KW, 0,25KW, 0,37KW, 0,55KW, 0,75KW, 1,1KW, 1,5KW, 2,2KW, 3,0KW, 4KW, 5,5KW, 7,5KW und 11KW.

Wellendurchmesser und Drehmomente

Die Schneckengetriebe sind mit folgender Hohlwelle lieferbar: 14mm, 18mm, 20mm, 25mm, 28mm, 30mm, 35mm, 40mm 45mm und 50mm. Das abgegebene Drehmoment ist u.a. von der Motorleistung, dem Wirkungsgrad und der Abtriebsdrehzahl abhängig. Unter Berücksichtigung dieser Punkte liefern wir Schneckengetriebe in einer  Bandbreite von 10- 2000 Nm. Sollte das Drehmoment vom Schnecken- Getriebe nicht ausreichend sein, bieten wir Ihnen gerne ein passendes Kegelradgetriebe an. Hilfreich ist hier die  Formel: Drehmoment (Nm) = 9550 x Motorleistung (KW) / Drehzahl (min-1).

JS- Getriebe- Aufbau

Die Schneckengetriebe oder auch Winkelgetriebe genannt, bestehen aus einer mit einen oder mehreren Schraubengängen versehenen Welle, der Schnecke, und einem darin kämmenden schrägverzahnten Rad, dem Schneckenrad. Die Achsen der beiden sind um 90° versetzt. Spezielle Einsatzgebiete für ein solches Getriebe sind dort, wo in einem Schritt hohe Untersetzungen gefragt sind. Es gibt links- und rechtssteigende Schneckengetriebemotoren. Beide Drehrichtungen sind gleichermaßen möglich. Die völlige Flexibilität der Anbaumöglichkeiten beinhaltet Fuß-, Flansch- und Zentrierungslösungen mit einer Drehmomentstütze. Ab einem Wirkungsgrad unter 50% besteht eine Selbsthemmung.

Schnecken- Getriebe- Einbau

Der JS- Getriebemotor kann in nahezu jeder erforderlichen Position eingebaut werden. Die Einbaulagen werden mit  M1, M2, M3, M4, M5, M6 bezeichnet. Das hierzu erklärende Datenblatt finden Sie im Artikel. Die Standard- Anwendungen bzw. benötigten Anforderungen lassen sich im Regelfall abdecken. Die geringe Selbsthemmung ist bringt zudem in vielen Einsatzfällen häufig Vorteile mit sich. Bei einem Wirkungsgrad unter ca. 50% nimmt die Selbsthemmung jedoch zu.



Getriebemotoren mit Vorteilen

Aufgrund der hohen Austauschbarkeit und Laufruhe der Schnecken- Getriebe mit IEC- Flansch zur Motorseite kommt das Produkt häufig zum Einsatz. Das JS- Schneckengetriebe lässt sich einzeln zu kaufen, ist einfach zu montieren, zu warten, ist kostengünstig und hat eine geringe Lieferzeit. Zudem finden Sie bei uns einen Ansprechspartner der Ihnen bei den Anforderungen bzw. Auswahl Ihres Antriebes zur Seite steht.

SEO: Günstige Schneckengetriebe online kaufen!
