HT0522 - 220Upm Horizontal Stirnradgetriebe

Horizontal Stirnradgetriebe mit fester Eingangswelle Drehzahl (n²)= 220 U/min, Übersetzung (i)= 6,37, Drehmoment (M²)= 9000 Nm, Nennleistung= 213 Nm, Hohlwelle= 95 mm, Gewicht= 260 kg, Farbton= RAL5010, Kühler Option= keine, Umgebungstemperatur= 20°C, zul. Querkräfte= 40 kN. Wie bei Horizontal Stirnradgetrieben üblich, ist im Betrieb auf die Temperaturentwicklung zu achten. Um im Getriebegehäuse eine Übertemperatur zu vermeiden, ist im Vorfeld eine Abklärung bezüglich des Einsatzfalles notwendig. Die eventuell hierzu benötigten Wärmeableiter bzw. Wärmetauscher sind auf Anfrage erhältlich. durchzuführen. Bei Modifikationen oder Sonderausführungen bitte Anfrage zusenden. Bei Bestellung bitte gewünschte Einbaulage auswählen. Wichtige Hinweise Bei diesem Antrieb handelt es sich um eine Sonderanfertigung. Ein Rücktritt oder Widerruf vom Kauf ist ausgeschlossen!Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.

4.636,94 €*

Details

HT0622 – 108Upm Horizontal Stirnradgetriebe

Horizontal Stirnradgetriebe mit fester Eingangswelle Drehzahl (n²)= 108 U/min, Übersetzung (i)= 12,98, Drehmoment (M²)= 11000 Nm, Nennleistung= 127 Nm, Hohlwelle= 105 mm, Gewicht= 330 kg, Farbton= RAL5010, Kühler Option= keine, Umgebungstemperatur= 20°C, zul. Querkräfte= 76 kN. Wie bei Horizontal Stirnradgetrieben üblich, ist im Betrieb auf die Temperaturentwicklung zu achten. Um im Getriebegehäuse eine Übertemperatur zu vermeiden, ist im Vorfeld eine Abklärung bezüglich des Einsatzfalles notwendig. Die eventuell hierzu benötigten Wärmeableiter bzw. Wärmetauscher sind auf Anfrage erhältlich. durchzuführen. Bei Modifikationen oder Sonderausführungen bitte Anfrage zusenden. Bei Bestellung bitte gewünschte Einbaulage auswählen. Wichtige Hinweise Bei diesem Antrieb handelt es sich um eine Sonderanfertigung. Ein Rücktritt oder Widerruf vom Kauf ist ausgeschlossen!Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.

5.320,07 €*

Details

HT0723 – 62Upm Horizontal Stirnradgetriebe

Horizontal Stirnradgetriebe mit fester Eingangswelle Drehzahl (n²)= 62 U/min, Übersetzung (i)= 22,59, Drehmoment (M²)= 19000 Nm, Nennleistung= 127 Nm, Hohlwelle= 115 mm, Gewicht= 550 kg, Farbton= RAL5010, Kühler Option= keine, Umgebungstemperatur= 20°C, zul. Querkräfte= 102 kN. Wie bei Horizontal Stirnradgetrieben üblich, ist im Betrieb auf die Temperaturentwicklung zu achten. Um im Getriebegehäuse eine Übertemperatur zu vermeiden, ist im Vorfeld eine Abklärung bezüglich des Einsatzfalles notwendig. Die eventuell hierzu benötigten Wärmeableiter bzw. Wärmetauscher sind auf Anfrage erhältlich. durchzuführen. Bei Modifikationen oder Sonderausführungen bitte Anfrage zusenden. Bei Bestellung bitte gewünschte Einbaulage auswählen. Wichtige Hinweise Bei diesem Antrieb handelt es sich um eine Sonderanfertigung. Ein Rücktritt oder Widerruf vom Kauf ist ausgeschlossen!Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.

7.177,33 €*

Details

HT0822 – 140Upm Horizontal Stirnradgetriebe

Horizontal Stirnradgetriebe mit fester Eingangswelle Drehzahl (n²)= 140 U/min, Übersetzung (i)= 9,96, Drehmoment (M²)= 18100 Nm, Nennleistung= 272 Nm, Hohlwelle= 125 mm, Gewicht= 580 kg, Farbton= RAL5010, Kühler Option= keine, Umgebungstemperatur= 20°C, zul. Querkräfte= 86 kN. Wie bei Horizontal Stirnradgetrieben üblich, ist im Betrieb auf die Temperaturentwicklung zu achten. Um im Getriebegehäuse eine Übertemperatur zu vermeiden, ist im Vorfeld eine Abklärung bezüglich des Einsatzfalles notwendig. Die eventuell hierzu benötigten Wärmeableiter bzw. Wärmetauscher sind auf Anfrage erhältlich. durchzuführen. Bei Modifikationen oder Sonderausführungen bitte Anfrage zusenden. Bei Bestellung bitte gewünschte Einbaulage auswählen. Wichtige Hinweise Bei diesem Antrieb handelt es sich um eine Sonderanfertigung. Ein Rücktritt oder Widerruf vom Kauf ist ausgeschlossen!Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.

8.732,16 €*

Details

HT0923 – 20Upm Horizontal Stirnradgetriebe

Horizontal Stirnradgetriebe mit fester Eingangswelle Drehzahl (n²)= 20 U/min, Übersetzung (i)= 71,53, Drehmoment (M²)= 29000 Nm, Nennleistung= 62 Nm, Hohlwelle= 135 mm, Gewicht= 820 kg, Farbton= RAL5010, Kühler Option= keine, Umgebungstemperatur= 20°C, zul. Querkräfte= 80 kN. Wie bei Horizontal Stirnradgetrieben üblich, ist im Betrieb auf die Temperaturentwicklung zu achten. Um im Getriebegehäuse eine Übertemperatur zu vermeiden, ist im Vorfeld eine Abklärung bezüglich des Einsatzfalles notwendig. Die eventuell hierzu benötigten Wärmeableiter bzw. Wärmetauscher sind auf Anfrage erhältlich. durchzuführen. Bei Modifikationen oder Sonderausführungen bitte Anfrage zusenden. Bei Bestellung bitte gewünschte Einbaulage auswählen. Wichtige Hinweise Bei diesem Antrieb handelt es sich um eine Sonderanfertigung. Ein Rücktritt oder Widerruf vom Kauf ist ausgeschlossen!Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.

12.608,57 €*

Details

HT1022 – 151Upm Horizontal Stirnradgetriebe

Horizontal Stirnradgetriebe mit fester Eingangswelle Drehzahl (n²)= 151 U/min, Übersetzung (i)= 9,25, Drehmoment (M²)= 35200 Nm, Nennleistung= 569 Nm, Hohlwelle= 150 mm, Gewicht= 940 kg, Farbton= RAL5010, Kühler Option= keine, Umgebungstemperatur= 20°C, zul. Querkräfte= 117 kN. Wie bei Horizontal Stirnradgetrieben üblich, ist im Betrieb auf die Temperaturentwicklung zu achten. Um im Getriebegehäuse eine Übertemperatur zu vermeiden, ist im Vorfeld eine Abklärung bezüglich des Einsatzfalles notwendig. Die eventuell hierzu benötigten Wärmeableiter bzw. Wärmetauscher sind auf Anfrage erhältlich. durchzuführen. Bei Modifikationen oder Sonderausführungen bitte Anfrage zusenden. Bei Bestellung bitte gewünschte Einbaulage auswählen. Wichtige Hinweise Bei diesem Antrieb handelt es sich um eine Sonderanfertigung. Ein Rücktritt oder Widerruf vom Kauf ist ausgeschlossen!Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.

14.390,24 €*

Details

HT1122 – 84Upm Horizontal Stirnradgetriebe

Horizontal Stirnradgetriebe mit fester Eingangswelle Drehzahl (n²)= 84 U/min, Übersetzung (i)= 16,73, Drehmoment (M²)= 45700 Nm, Nennleistung= 408 Nm, Hohlwelle= 180 mm, Gewicht= 1200 kg, Farbton= RAL5010, Kühler Option= keine, Umgebungstemperatur= 20°C, zul. Querkräfte= 92 kN. Wie bei Horizontal Stirnradgetrieben üblich, ist im Betrieb auf die Temperaturentwicklung zu achten. Um im Getriebegehäuse eine Übertemperatur zu vermeiden, ist im Vorfeld eine Abklärung bezüglich des Einsatzfalles notwendig. Die eventuell hierzu benötigten Wärmeableiter bzw. Wärmetauscher sind auf Anfrage erhältlich. durchzuführen. Bei Modifikationen oder Sonderausführungen bitte Anfrage zusenden. Bei Bestellung bitte gewünschte Einbaulage auswählen. Wichtige Hinweise Bei diesem Antrieb handelt es sich um eine Sonderanfertigung. Ein Rücktritt oder Widerruf vom Kauf ist ausgeschlossen!Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.

18.317,36 €*

Details

HT1223 – 45Upm Horizontal Stirnradgetriebe

Horizontal Stirnradgetriebe mit fester Eingangswelle Drehzahl (n²)= 45 U/min, Übersetzung (i)= 31,22, Drehmoment (M²)= 70000 Nm, Nennleistung= 338 Nm, Hohlwelle= 180 mm, Gewicht= 1710 kg, Farbton= RAL5010, Kühler Option= keine, Umgebungstemperatur= 20°C, zul. Querkräfte= 232 kN. Wie bei Horizontal Stirnradgetrieben üblich, ist im Betrieb auf die Temperaturentwicklung zu achten. Um im Getriebegehäuse eine Übertemperatur zu vermeiden, ist im Vorfeld eine Abklärung bezüglich des Einsatzfalles notwendig. Die eventuell hierzu benötigten Wärmeableiter bzw. Wärmetauscher sind auf Anfrage erhältlich. durchzuführen. Bei Modifikationen oder Sonderausführungen bitte Anfrage zusenden. Bei Bestellung bitte gewünschte Einbaulage auswählen. Wichtige Hinweise Bei diesem Antrieb handelt es sich um eine Sonderanfertigung. Ein Rücktritt oder Widerruf vom Kauf ist ausgeschlossen!Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.

25.073,06 €*

Details

HT1324 – 11Upm Horizontal Stirnradgetriebe

Horizontal Stirnradgetriebe mit fester Eingangswelle Drehzahl (n²)= 11 U/min, Übersetzung (i)= 122,85, Drehmoment (M²)= 90000 Nm, Nennleistung= 111 Nm, Hohlwelle= 190 mm, Gewicht= 2760 kg, Farbton= RAL5010, Kühler Option= keine, Umgebungstemperatur= 20°C, zul. Querkräfte= 355 kN. Wie bei Horizontal Stirnradgetrieben üblich, ist im Betrieb auf die Temperaturentwicklung zu achten. Um im Getriebegehäuse eine Übertemperatur zu vermeiden, ist im Vorfeld eine Abklärung bezüglich des Einsatzfalles notwendig. Die eventuell hierzu benötigten Wärmeableiter bzw. Wärmetauscher sind auf Anfrage erhältlich. durchzuführen. Bei Modifikationen oder Sonderausführungen bitte Anfrage zusenden. Bei Bestellung bitte gewünschte Einbaulage auswählen. Wichtige Hinweise Bei diesem Antrieb handelt es sich um eine Sonderanfertigung. Ein Rücktritt oder Widerruf vom Kauf ist ausgeschlossen!Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.

35.958,69 €*

Details

HT1422 – 123Upm Horizontal Stirnradgetriebe

Horizontal Stirnradgetriebe mit fester Eingangswelle Drehzahl (n²)= 123 U/min, Übersetzung (i)= 11,35, Drehmoment (M²)= 96250 Nm, Nennleistung= 1263 Nm, Hohlwelle= 210 mm, Gewicht= 2750 kg, Farbton= RAL5010, Kühler Option= keine, Umgebungstemperatur= 20°C, zul. Querkräfte= 222 kN. Wie bei Horizontal Stirnradgetrieben üblich, ist im Betrieb auf die Temperaturentwicklung zu achten. Um im Getriebegehäuse eine Übertemperatur zu vermeiden, ist im Vorfeld eine Abklärung bezüglich des Einsatzfalles notwendig. Die eventuell hierzu benötigten Wärmeableiter bzw. Wärmetauscher sind auf Anfrage erhältlich. durchzuführen. Bei Modifikationen oder Sonderausführungen bitte Anfrage zusenden. Bei Bestellung bitte gewünschte Einbaulage auswählen. Wichtige Hinweise Bei diesem Antrieb handelt es sich um eine Sonderanfertigung. Ein Rücktritt oder Widerruf vom Kauf ist ausgeschlossen!Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.

38.927,82 €*

Details

HT1622 – 99Upm Horizontal Stirnradgetriebe

Horizontal Stirnradgetriebe mit fester Eingangswelle Drehzahl (n²)= 99 U/min, Übersetzung (i)= 14,19, Drehmoment (M²)= 152850 Nm, Nennleistung= 1606 Nm, Hohlwelle= 240 mm, Gewicht= 3910 kg, Farbton= RAL5010, Kühler Option= keine, Umgebungstemperatur= 20°C, zul. Querkräfte= 304 kN. Wie bei Horizontal Stirnradgetrieben üblich, ist im Betrieb auf die Temperaturentwicklung zu achten. Um im Getriebegehäuse eine Übertemperatur zu vermeiden, ist im Vorfeld eine Abklärung bezüglich des Einsatzfalles notwendig. Die eventuell hierzu benötigten Wärmeableiter bzw. Wärmetauscher sind auf Anfrage erhältlich. durchzuführen. Bei Modifikationen oder Sonderausführungen bitte Anfrage zusenden. Bei Bestellung bitte gewünschte Einbaulage auswählen. Wichtige Hinweise Bei diesem Antrieb handelt es sich um eine Sonderanfertigung. Ein Rücktritt oder Widerruf vom Kauf ist ausgeschlossen!Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.

55.952,73 €*

Details

HT1523 – 28Upm Horizontal Stirnradgetriebe

Horizontal Stirnradgetriebe mit fester Eingangswelle Drehzahl (n²)= 28 U/min, Übersetzung (i)= 50,66, Drehmoment (M²)= 150000 Nm, Nennleistung= 447 Nm, Hohlwelle= 230 mm, Gewicht= 4090 kg, Farbton= RAL5010, Kühler Option= keine, Umgebungstemperatur= 20°C, zul. Querkräfte= 455 kN. Wie bei Horizontal Stirnradgetrieben üblich, ist im Betrieb auf die Temperaturentwicklung zu achten. Um im Getriebegehäuse eine Übertemperatur zu vermeiden, ist im Vorfeld eine Abklärung bezüglich des Einsatzfalles notwendig. Die eventuell hierzu benötigten Wärmeableiter bzw. Wärmetauscher sind auf Anfrage erhältlich. durchzuführen. Bei Modifikationen oder Sonderausführungen bitte Anfrage zusenden. Bei Bestellung bitte gewünschte Einbaulage auswählen. Wichtige Hinweise Bei diesem Antrieb handelt es sich um eine Sonderanfertigung. Ein Rücktritt oder Widerruf vom Kauf ist ausgeschlossen!Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.

56.650,10 €*

Details

Horizontales Stirnradgetriebe bis 470.000Nm

Die Getriebe der Baureihe H finden ihren Einsatz in Industrieanwendungen, in denen eine hohe Beanspruchung gefordert ist. Die Baureihe H ist für eine höchstmögliche Leistung auf möglichst kleinem Raum gefertigt. Um dieses zu erreichen und um in jeder Einbaulage einsetzbar zu sein, ist häufig eine zusätzliche Kühlung und / oder eine geänderte Schmierungsart des Getriebes notwendig. Es stehen verschiedene Optionen zur Verfügung, wie zum Beispiel:
Ölausgleichsbehälter, Lüfter, Kühlschlangen, Wasser / Öl Wärmetauscher mit externer Pumpe, Wasser / Öl Wärmetauscher mit Wellenendenpumpe sowie Luft / Öl Wärmetauscher. Wir möchten an dieser Stelle darauf hinweisen, dass in jeder gängigen Baugröße auch eine Extruder-Variante in verstärkter Ausführung von JS-Technik bezogen werden kann.

Horizontal Stirnradgetriebe in Extruder-Ausführung

Horizontales Stirnradgetriebe - Zubehör

Folgendes Zubehör kann für Getriebe der H Serie geliefert werden:
- IEC B5 Motorflansch
- Abtriebsflansch
- Schrumpfscheibe
- Rücklaufsperre
- Elastische oder Hydrokupplung zwischen Motor und Getriebe
- Druckschmierung (integriert oder extern)
- Kühlung mit externem Wärmetauscher Öl / Wasser
- Kühlung mit integrierter Kühlschlange
- Kühlung mit integriertem Lüfter
- Kühlung mit externen Luft/Öl Wärmetauscher
- Ölheizung
- Temperatursensor
- Temperaturschalter
- Ölflusssensor
- Ölfilter
- Unterschiedliche Dichtungssysteme
- Glas Ölstandsanzeige
- Ölausdehnungstank

Horizontal Stirnradgetriebe mit IEC-Flansch

Drehmomente und Anwendungen

Horizontal - Stirnradgetriebe gibt es in vielzähligen Varianten und in den Drehmomentgrößen von 3.000Nm bis 470.000Nm. Die häufigste Einsatzform ist in Kombination mit einem Drehstrommotor. Dieser wird über einen IEC - B5 - Flansch direkt an das Getriebe montiert. Bei größeren "Getriebe mit Motor-Ausführungen" bieten wir die Möglichkeit an, diese Kombination inklusive Motorkupplung vormontiert auf einem Grundrahmen zu liefern.

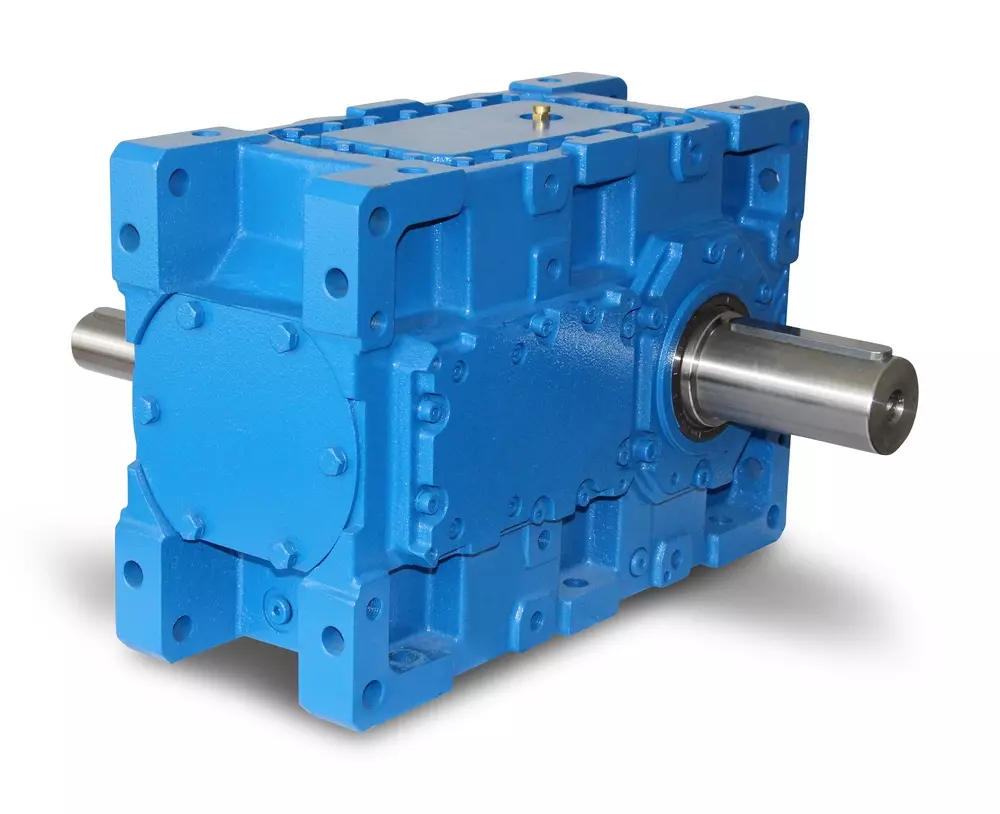

Horizontale Stirnradgetriebe in Standard-Ausführung

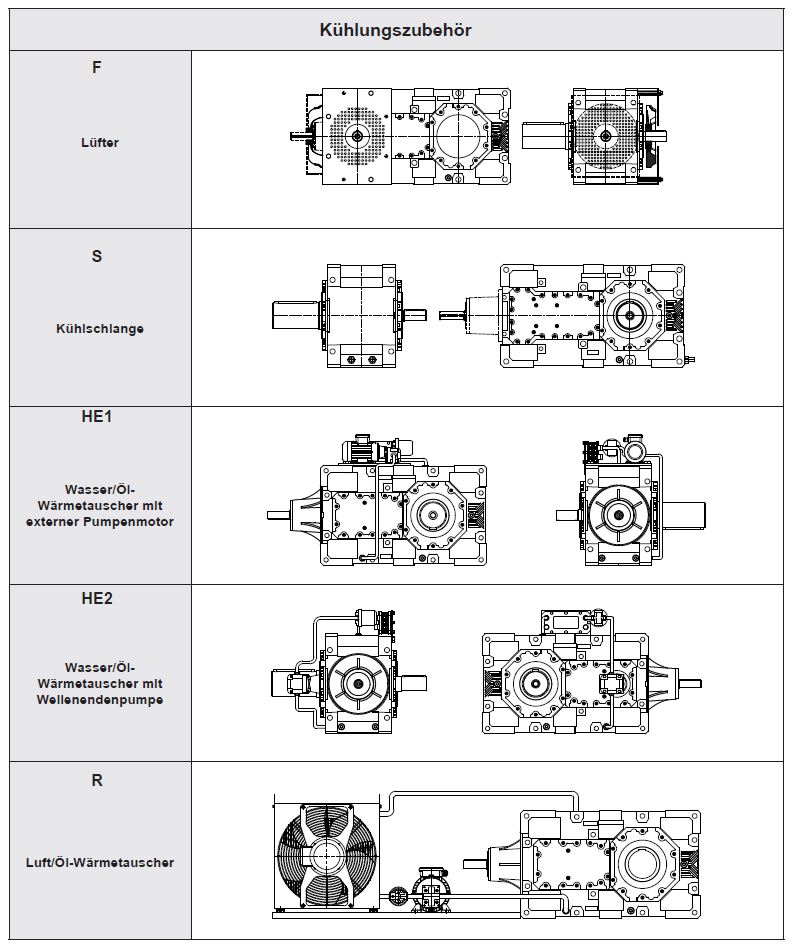

Kühlungsvarianten

Hier sehen Sie eine Übersicht der Kühlungsmöglichkeiten von Horizontal Stirnradgetrieben.

Zur Vergrößerung bitte anklicken!
