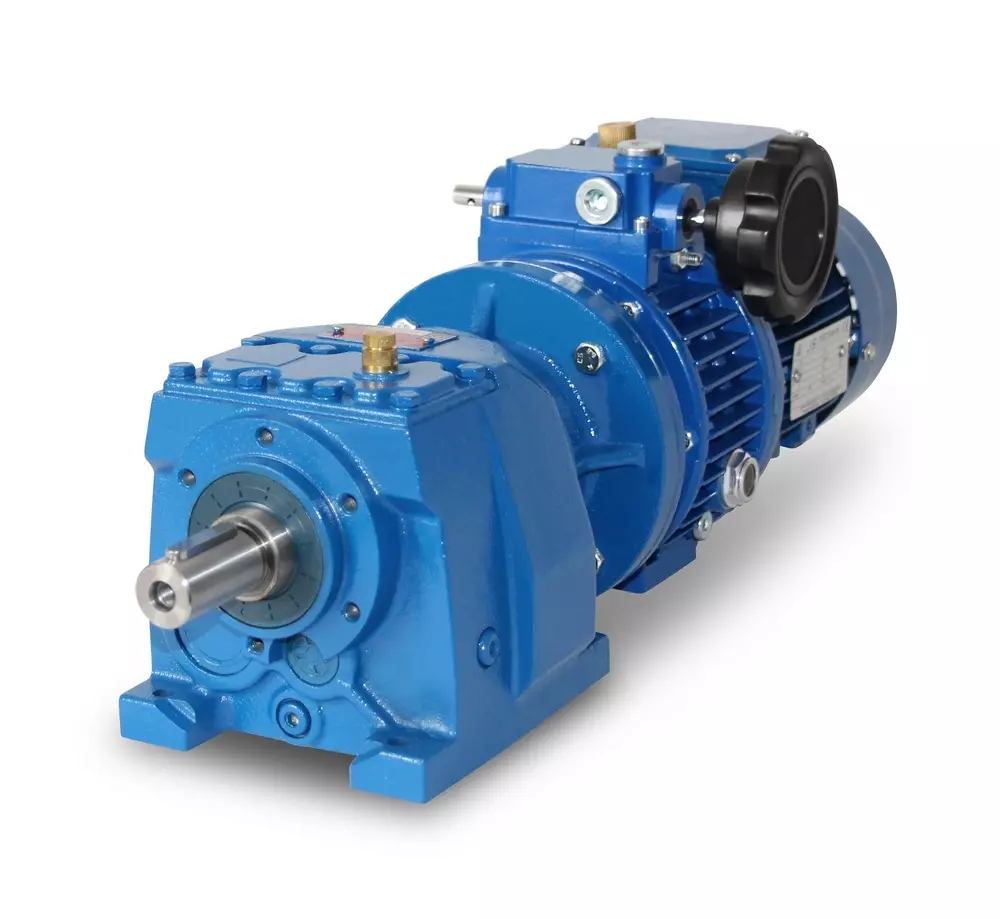

MV-F002/B5+V05-71-4 - 0,37 kW – 14-29 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 0,37 kW, Drehzahl= 14 – 29 Upm, Übersetzung mit Verstelleinheit (i)= 10 - 48, Übersetzung nur Getriebe (i)= 6,91, .
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 17 - 34 Nm, Betriebsfaktor (fs)= 2,0 - 4,0, Bauform= B3 (B35 gegen Aufpreis), Welle= 20x40 mm,
Gewicht= 20 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
739,35 €*
MV-F002/B5+V05-71-4 - 0,37 kW – 21-100 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 0,37 kW, Drehzahl= 21 – 100 Upm, Übersetzung mit Verstelleinheit (i)= 14 - 69, Übersetzung nur Getriebe (i)= 9,87, .
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 24 – 48 Nm, Betriebsfaktor (fs)= 1,6 - 3,3, Bauform= B3 (B35 gegen Aufpreis), Welle= 20x40 mm,
Gewicht= 20 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
739,35 €*
MV-F002/B5+V05-71-4 - 0,37 kW – 26-127 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 0,37 kW, Drehzahl= 26 – 127 Upm, Übersetzung mit Verstelleinheit (i)= 11 - 54, Übersetzung nur Getriebe (i)= 7,84,.
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 19 - 38 Nm, Betriebsfaktor (fs)= 1,9 - 3,8, Bauform= B3 (B35 gegen Aufpreis), Welle= 20x40 mm,
Gewicht= 20 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
739,35 €*
MV-F002/B5+V05-71-4 - 0,37 kW – 37-175 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 0,37 kW, Drehzahl= 37 – 175 Upm, Übersetzung mit Verstelleinheit (i)= 8 - 38, Übersetzung nur Getriebe (i)= 5,57.
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
, Drehmoment (M²)= 13 - 26 Nm, Betriebsfaktor (fs)= 2,0 - 4,0, Bauform= B3 (B35 gegen Aufpreis), Welle= 20x40 mm
, Gewicht= 20 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
739,35 €*
MV-F002/B5+V05-71-4 - 0,37 kW – 52-233 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 0,37 kW, Drehzahl= 52 – 233 Upm, Übersetzung mit Verstelleinheit (i)= 6 - 27, Übersetzung nur Getriebe (i)= 3,90.
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 9 - 18 Nm, Betriebsfaktor (fs)= 2,0 - 4,0, Bauform= B3 (B35 gegen Aufpreis), Welle= 20x40 mm,
, Gewicht= 20 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
739,35 €*
MV-F002/B5+V10-80-4 - 0,55 kW – 18-87 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 0,55 kW, Drehzahl= 18 – 87 Upm, Übersetzung mit Verstelleinheit (i)= 16 - 77, Übersetzung nur Getriebe (i)= 11,14,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 40 – 80 Nm, Betriebsfaktor (fs)= 0,8 - 1,6, Bauform= B3 (B35 gegen Aufpreis), Welle= 20x40 mm,
Gewicht= 22 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
839,93 €*
MV-F002/B5+V10-80-4 - 0,55 kW – 27-127 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 0,55 kW, Drehzahl= 27 – 127 Upm, Übersetzung mit Verstelleinheit (i)= 11 - 52, Übersetzung nur Getriebe (i)= 7,45,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 27 - 54 Nm, Betriebsfaktor (fs)= 1,3 - 2,7, Bauform= B3 (B35 gegen Aufpreis), Welle= 20x40 mm,
Gewicht= ca.22 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
839,93 €*
MV-F002/B5+V20-90L-4 - 1,5 kW – 37-218 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 1,5 kW, Drehzahl= 37 – 218 Upm, Übersetzung mit Verstelleinheit (i)= 6,4 – 37,4, Übersetzung nur Getriebe (i)= 4,56,.
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 45 - 90 Nm, Betriebsfaktor (fs)= 0,65 - 1,3, Bauform= B3 (B35 gegen Aufpreis), Welle= 20x40 mm,
Gewicht= 29 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
1.058,18 €*
MV-F002/B5+V20-90L-4 - 1,5 kW – 47-276 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 1,5 kW, Drehzahl= 47 - 276 Upm, Übersetzung mit Verstelleinheit (i)= 5,06 – 29,6, Übersetzung nur Getriebe (i)= 3,62,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 36 - 72 Nm, Betriebsfaktor (fs)= 0,75 - 1,5, Bauform= B3 (B35 gegen Aufpreis), Welle= 20x40 mm,
Gewicht= 29 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
1.058,18 €*
MV-F003/B5+V05-71-4 - 0,25 kW – 10-48 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 0,25 kW, Drehzahl= 10 – 48 Upm, Übersetzung mit Verstelleinheit (i)= 28,9 – 144,6, Übersetzung nur Getriebe (i)= 20,66,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 33 - 66 Nm, Betriebsfaktor (fs)= 1,2 - 2,4, Bauform= B3 (B35 gegen Aufpreis), Welle= 20x40 mm,
Gewicht= 20 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem
Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
738,26 €*
MV-F003/B5+V05-71-4 - 0,25 kW – 6,5-31 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 0,25 kW, Drehzahl= 6,5 – 31 Upm, Übersetzung mit Verstelleinheit (i)= 44,8 - 224, Übersetzung nur Getriebe (i)= 32,02,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 51 - 102 Nm, Betriebsfaktor (fs)= 0,8 - 1,6, Bauform= B3 (B35 gegen Aufpreis), Welle= 20x40 mm,
Gewicht= 20 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
738,26 €*
MV-F003/B5+V05-71-4 - 0,25 kW – 8,5-41 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 0,25 kW, Drehzahl= 8,5 – 41 Upm, Übersetzung mit Verstelleinheit (i)= 33,8 – 168,9, Übersetzung nur Getriebe (i)= 24,13,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 58 - 116 Nm, Betriebsfaktor (fs)= 1,0 - 2,1, Bauform= B3 (B35 gegen Aufpreis), Welle= 20x40 mm,
Gewicht= 20 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem
Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
738,26 €*
MV-F003/B5+V05-71-4 - 0,37 kW – 10-48 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 0,37 kW, Drehzahl= 10 - 48 Upm, Übersetzung mit Verstelleinheit (i)= 28,9 – 144,6, Übersetzung nur Getriebe (i)= 20,66,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 49 - 100 Nm, Betriebsfaktor (fs)= 0,85 - 1,7, Bauform= B3 (B35 gegen Aufpreis), Welle= 20x40 mm,
Gewicht= 20,7 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
746,01 €*
MV-F102/B5+V20-90L-4 - 1,5 kW – 37-218 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 1,5 kW, Drehzahl= 37 – 218 Upm, Übersetzung mit Verstelleinheit (i)= 6,4 – 37,5, Übersetzung nur Getriebe (i)= 4,57,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 45 - 90 Nm, Betriebsfaktor (fs)= 0,85 - 1,7, Bauform= B3 (B35 gegen Aufpreis), Welle= 25x50 mm,
Gewicht= 31 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
1.104,83 €*
MV-F102/B5+V20-90S-4 - 1,1 kW – 31-181 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 1,1 kW, Drehzahl= 31 – 181 Upm, Übersetzung mit Verstelleinheit (i)= 7,7 – 44,8, Übersetzung nur Getriebe (i)= 5,47,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 39 - 78 Nm, Betriebsfaktor (fs)= 1,0 - 2,0, Bauform= B3 (B35 gegen Aufpreis), Welle= 25x50 mm,
Gewicht= 28 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
1.064,98 €*
MV-F172/B5+V30-100-4 - 2,2 kW – 30-152 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 2,2 kW, Drehzahl= 30 – 152 Upm, Übersetzung mit Verstelleinheit (i)= 9,2 – 46,2, Übersetzung nur Getriebe (i)= 6,60,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 96 - 192 Nm, Betriebsfaktor (fs)= 0,75 - 1,5, Bauform= B3 (B35 gegen Aufpreis), Welle= 25x50 mm,
Gewicht= 37,2 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
1.402,21 €*
MV-F172/B5+V30-100-4 - 3,0 kW – 42-208 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 3,0 kW, Drehzahl= 42 – 208 Upm, Übersetzung mit Verstelleinheit (i)= 6,7 - 33, Übersetzung nur Getriebe (i)= 4,78
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 95 - 190 Nm, Betriebsfaktor (fs)= 0,7 - 1,4, Bauform= B3 (B35 gegen Aufpreis), Welle= 25x50 mm, Gewicht= 37,5 kg, Farbton= RAL5010,
Gewicht= 40,5 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
1.458,54 €*
MV-F172/B5+V30-100-4 - 3,0 kW – 59-297 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 3,0 kW, Drehzahl= 59 – 297 Upm, Übersetzung mit Verstelleinheit (i)= 4,7 – 23,6, Übersetzung nur Getriebe (i)= 3,38, .
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 67 - 134 Nm, Betriebsfaktor (fs)= 0,8 - 1,6, Bauform= B3 (B35 gegen Aufpreis), Welle= 25x50 mm,
Gewicht= 40,5 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
1.458,54 €*
MV-F202/B5+V20-90S-4 - 1,1 kW – 7,5-43 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 1,1 kW, Drehzahl= 7,5 – 43 Upm, Übersetzung mit Verstelleinheit (i)= 32,2 – 188,7, Übersetzung nur Getriebe (i)= 23,01,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 165 - 330 Nm, Betriebsfaktor (fs)= 0,85 - 1,7, Bauform= B3 (B35 gegen Aufpreis), Welle= 30x60 mm,
Gewicht= 34,7 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
1.235,74 €*
MV-F202/B5+V20-90S-4 - 1,1 kW – 9-53 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 1,1 kW, Drehzahl= 9 – 53 Upm, Übersetzung mit Verstelleinheit (i)= 26,4 – 154,5, Übersetzung nur Getriebe (i)= 18,85,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 135 - 270 Nm, Betriebsfaktor (fs)= 0,95 - 1,9, Bauform= B3 (B35 gegen Aufpreis), Welle= 30x60 mm,
Gewicht= 34,7kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
1.235,74 €*
MV-F202/B5+V30-100-4 - 3,0 kW – 44-222 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 3,0 kW, Drehzahl= 44 – 222 Upm, Übersetzung mit Verstelleinheit (i)= 6,3 – 31,5, Übersetzung nur Getriebe (i)= 4,50,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 89 - 178 Nm, Betriebsfaktor (fs)= 0,85 - 1,7, Bauform= B3 (B35 gegen Aufpreis),
Welle= 30x60 mm, Gewicht= 45,5 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
2.303,96 €*
MV-F272/B5+V20-90L-4 - 1,5 kW – 0,6-38 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 1,5 kW, Drehzahl= 0,7 – 38 Upm, Übersetzung mit Verstelleinheit (i)= 36,2 – 212,3, Übersetzung nur Getriebe (i)= 25,89,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 254 - 508 Nm, Betriebsfaktor (fs)= 0,9 - 1,8, Bauform= B3 (B35 gegen Aufpreis), Welle= 35x70 mm,
Gewicht= 43,4 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
1.348,90 €*
MV-F272/B5+V30-100-4 - 3,0 kW – 17-83 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 3,0 kW, Drehzahl= 17 – 83 Upm, Übersetzung mit Verstelleinheit (i)= 16,7 – 83,6, Übersetzung nur Getriebe (i)= 11,95,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 236 - 472 Nm, Betriebsfaktor (fs)= 0,85 - 1,7, Bauform= B3 (B35 gegen Aufpreis), Welle= 35x70 mm,
Gewicht= 50,5 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
1.681,78 €*
MV-F272/B5+V30-100-4 - 3,0 kW – 32-160 Upm Stirnrad- Verstellgetriebemotor
Stirnradgetriebemotor mit Möglichkeit zum Flanschanbau von B3 in B35,
Leistung= 3,0 kW, Drehzahl= 32 – 160 Upm, Übersetzung mit Verstelleinheit (i)= 8,7 – 43,4, Übersetzung nur Getriebe (i)= 6,21,
Spannung= 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Drehmoment (M²)= 123 - 246 Nm, Betriebsfaktor (fs)= 1,35 - 2,7, Bauform= B3 (B35 gegen Aufpreis), Welle= 35x70 mm,
Gewicht= 50,5 kg, Farbton= RAL5010, Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED.
Der Stirnradverstellgetriebemotor sollte aus technischen Gründen nicht mit einem Frequenzumrichter betrieben werden.
Das Stirnradgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal durchzuführen.
Wie bei Verstellgetrieben üblich, ist die Drehzahlregelung durch Drehen des Handrades nur im Betrieb zulässig!
Eine Drehzahländerung im Stillstand kann zu Beschädigungen der stufenlosen Verstelleinheit führen.
Bei Bestellung bitte gewünschte Einbaulage auswählen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
1.681,78 €*
Getriebemotor und Handradverstellung
Das über ein Handrad regelbare Stirnradgetriebe ist aus einem Aluminium- bzw. Grauguss-Gehäuse gefertigt und in verschiedenen Baugrößen lieferbar. Die Kombination aus Stirnradgetriebe, Verstellgetriebe und Drehstrommotor ist lieferbar ab einer Leistung von 0,25kW, 0,37kW, 0,55kW, 0,75kW, 1,1kW, 1,5kW bis 2,2kW. Die Stirnradgetriebe mit Drehzahlregelung sind mit folgenden Ausgangswellengrößen zu bestellen: 20 mm, 25 mm, 30 mm und 35 mm. Der Getriebemotor mit mechanischer Drehzahlregelung ist für die Einbaulage M1, M2 und M4 einsetzbar. Es ist wie bei jedem Antrieb dieser Art darauf zu achten, dass die Drehzahlregelung nur im Betrieb erfolgen darf.
Einsatzbeispiele
Die Verstellgetriebemotoren werden umfangreich eingesetzt, wie zum Beispiel bei oder an Schreddern, Rührwerken, Pressen, Futterschnecken, Rohrschnecken, Dosierschnecken, Getreidequetschen, Bandförderern, Kettenförderern, Förderspiralen, Bandtrocknern, Futtersilos, Waschanlagen, Verpackungsmaschinen, Sägewerken, in der Fördertechnik, der Lebensmittelindustrie und generell im Anlagen- und Maschinenbau.
Getriebemotor - Kaufberatung
Gerade bei dem Kauf von einem Stirnradgetriebemotor mit Handrad - Drehzahlregelung ist eine professionelle Unterstützung unverzichtbar. Besonders möchten wir hier auf unsere telefonische Beratung und Hilfestellung bei der Produktentscheidung hinweisen. Zudem bieten wir aufgrund eines großen Getriebemotorenlagers eine kurze Lieferzeit an.
SEO= Getriebemotor + Handradverstellung
