DV172-63-4-0,18 kW- 47 U/min Flachgetriebemotor
Downloads
- JS- DV172 / DV173- Maßzeichnung / Data sheet
- JS- Elektromotor- MS2 632- Datenblatt / Data sheet
- JS- DV172 / DV173- MX63- Step
- JS- DV-Serie- Katalog / Catalog
- JS- DV-Serie- Betriebsanleitung
- JS- DV-series- Operating instructions
- JS- Elektromotoren- Betriebsanleitung
- JS- Electric motors- Operation instructions

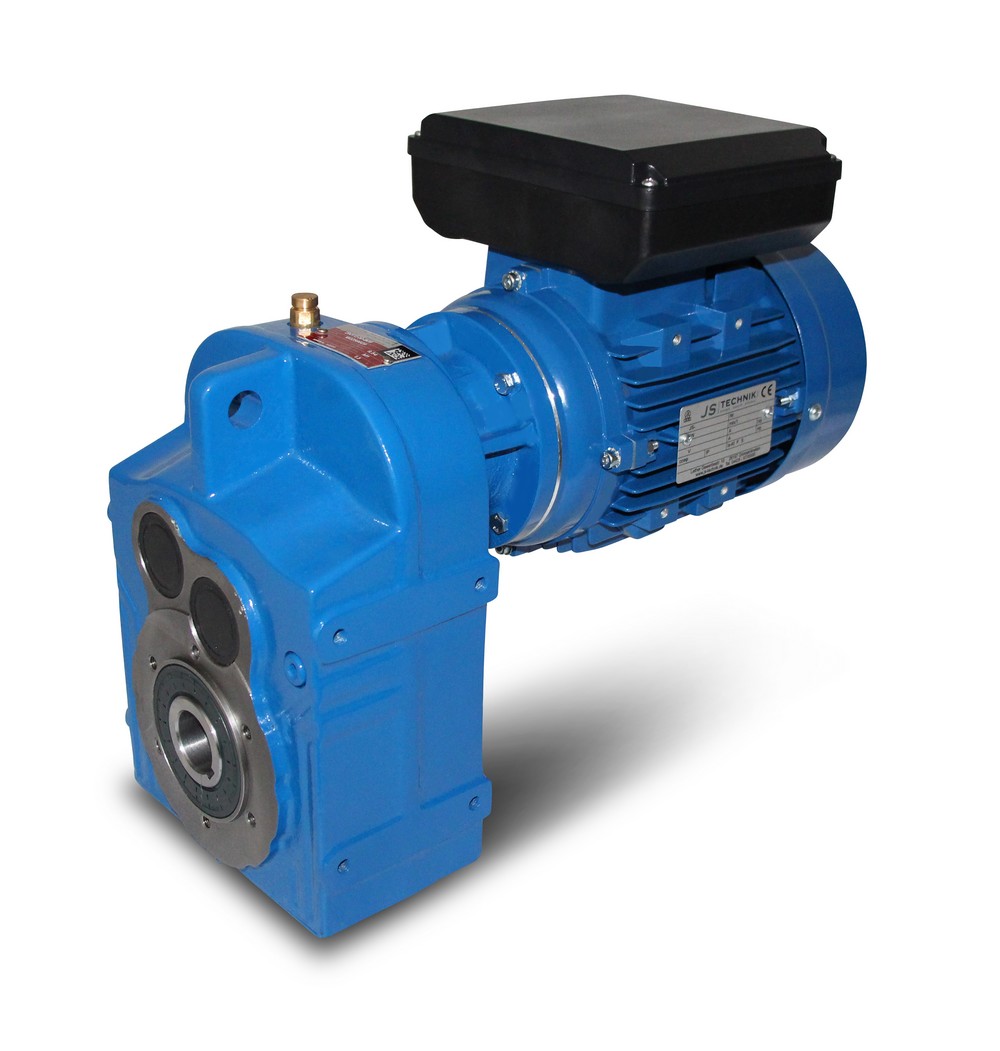

Flachgetriebemotor mit IEC-Flansch zwischen Getriebe und E.Motor
Spannung= 3 x 230/400 V-50 Hz, 3 x 400/690 V-60 Hz (± 5% gemäß VDE 0530), Frequenz= 50/ 60 Hertz.
Leistung= 0,18 kW, Drehzahl (n²)= 47 U/min, Übersetzung (i)= 29,67, Drehmoment (M²)= 34 Nm,
Betriebsfaktor (fs)= 5,8, Bauform= B3, Hohlwelle= 30 mm, Gewicht= 17 kg, Farbton= RAL5010.
Temperaturfühler= 3 x PTC Kaltleiter, Betriebsart= S1- 100% ED, Klemmkasten= oben (drehbar).
Der Getriebemotor ist für den Frequenzumrichter-Betrieb geeignet und entspricht der IEC 60034-30:2008.
Das Flachgetriebe kann in beide Drehrichtungen betrieben werden und enthält eine Ölfüllung bei Lieferung.
Gemäß VDE 0105 bzw. IEC 364 sind alle Arbeiten am Elektroantrieb nur von qualifiziertem Fachpersonal
durchzuführen. Bei Modifikationen oder Sonderausführungen bitte Anfrage zusenden.
Bei Bestellung bitte gewünschte Einbaulage und Ausführung auswählen.
Wichtige Hinweise
Bei diesem Antrieb handelt es sich um eine Sonderanfertigung. Ein Rücktritt oder Widerruf vom Kauf ist ausgeschlossen!
Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
| Leistung: | 0,18 kW |
|---|---|
| Serie: | D-Serie |
| Drehzahl: | 11 bis 50 Upm |
| Drehmoment: | 26 bis 50 Nm |
