EASYdrive EtherCAT
Product information "EASYdrive EtherCAT"
EtherCAT-grensesnittkort for EASYdrive. (Ikke for Alpha-serien!)

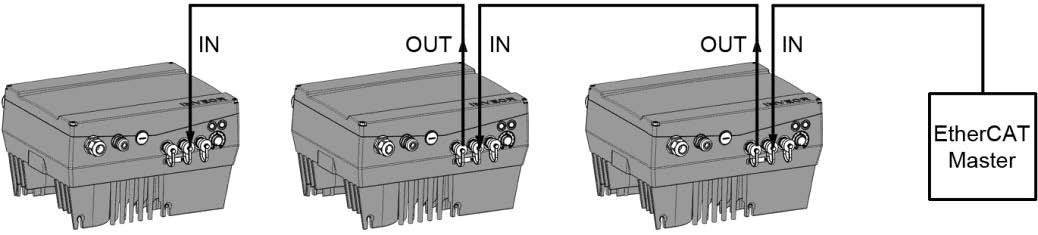

EtherCAT-bussystemet tilhører feltbussfamilien. Nettverket er som regel satt opp i en lineær struktur
lineær struktur. Den maksimale dataoverføringshastigheten på en EtherCAT-buss kan være opp til
opp til 100 Mbit/s. Feltbusskabelen kobles utelukkende til via de to
to M12-tilkoblingsbøssene på fronten. Vær oppmerksom på at
den innkommende busskabelen til "In"-kontakten og den utgående kabelen til "Out"-kontakten
kontakten. Hvis det er den siste abonnenten, må "Out"-kontakten ikke være tilkoblet
kontakten skal være fri - det er ikke nødvendig med en avslutningsmotstand.
Inkludert M12-tilkoblingskabel 2 m, M12-plugg / RJ45-plugg / 4-pinners / 2 m / D-kodet.
grensesnittkortet (grensesnitt) er en del av omformeren og kan ikke ettermonteres.
Alle produktbilder er uforpliktende eksempler! Med forbehold om tekniske endringer.
| Komponent: | Interface cards |
|---|---|
| Produsent: | EASYdrive |
| Serie: | EASYdrive ED230 0,37kW - 1,5kW, EASYdrive ED400 0,55kW - 22,0kW |
| Type: | EtherCAT |
| Komponent: | Interface cards |
|---|---|
| Produsent: | EASYdrive |
| Serie: | EASYdrive ED230 0,37kW - 1,5kW, EASYdrive ED400 0,55kW - 22,0kW |
| Type: | EtherCAT |
